Description (คำอธิบาย)
Flexible Manufacturing Systems in the sheet processing industry require reliable Double Sheet Control systems in order to protect presses
and other sheet processing machines against damage caused by feeding multiple sheets.
The Double Sheet Detector I21 was specifi cally developed for this technical environment. Depending on the application (type of material,
thickness, sensor gap) the I21 can be used with up to four pairs of sensors. The reliable function of the Double Sheet Detector highly
depends therefore most importantly on the selection of the correct sensors and the mounting of the sensors.

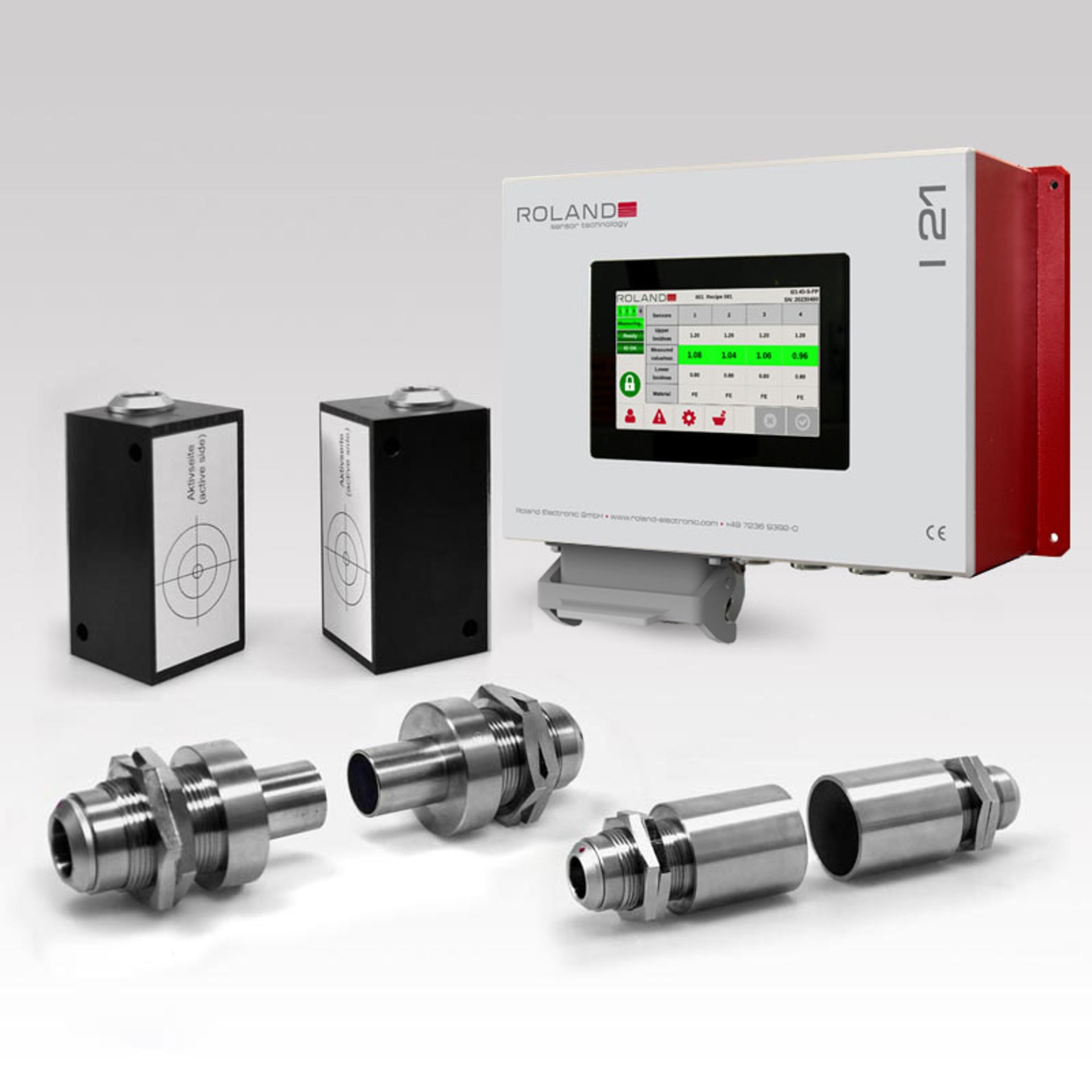

The I21 consists in the standard version of three components :

• control unit

• one pair of sensors (transmitter and receiver)

• sensor cables

ระบบการผลิตแบบยืดหยุ่น (Flexible Manufacturing Systems) ในอุตสาหกรรมการแปรรูปแผ่นโลหะ จำเป็นต้องมีระบบตรวจจับแผ่นซ้อน (Double Sheet Control) ที่เชื่อถือได้ เพื่อป้องกันเครื่องเพรสและเครื่องจักรอื่น ๆ จากความเสียหายที่เกิดจากการป้อนแผ่นพร้อมกันหลายชิ้น
เครื่องตรวจจับแผ่นซ้อนรุ่น I21 ได้รับการพัฒนาขึ้นโดยเฉพาะสำหรับสภาพการทำงานทางเทคนิคนี้ โดยขึ้นอยู่กับการใช้งาน (ชนิดวัสดุ ความหนา ระยะห่างเซนเซอร์) รุ่น I21 สามารถใช้งานได้กับคู่เซนเซอร์สูงสุดถึง 4 คู่ ความแม่นยำในการทำงานของเครื่องตรวจจับแผ่นซ้อนนี้ ขึ้นอยู่กับการเลือกชนิดของเซนเซอร์ที่ถูกต้องและการติดตั้งเซนเซอร์อย่างเหมาะสมเป็นสำคัญ

รุ่นมาตรฐานของ I21 ประกอบด้วย 3 ส่วนหลัก :

• ชุดควบคุม (Control unit)

• คู่เซนเซอร์หนึ่งชุด (ตัวส่งและตัวรับ)

• สายเซนเซอร์

Function (การทำงาน)
The function of the sensor system is based on the measurement of eddy currents. The sensor system consists of a transmitter and a
receiver. The transmitter generates an electro magnetic fi eld, which generates eddy currents in the target. The eddy current loss in the sheet dampens the electro magnetic fi eld. These losses are measured in the receiver and provide a measure of the sheet thickness.

การทำงานของระบบเซนเซอร์อาศัยหลักการวัดกระแสไหลวน (Eddy Current) โดยเซนเซอร์ประกอบด้วยตัวส่งและตัวรับ ตัวส่งจะสร้างสนามแม่เหล็กไฟฟ้า ซึ่งก่อให้เกิดกระแสไหลวนในแผ่นวัสดุ กระแสไหลวนนี้จะทำให้สนามแม่เหล็กไฟฟ้าลดทอนลง การสูญเสียพลังงานนี้ถูกวัดโดยตัวรับ และใช้เป็นข้อมูลในการประเมินความหนาของแผ่นโลหะ

Features & Technical Data (คุณสมบัติ & ข้อมูลทางเทคนิค)

• Function principle : Eddy current
• หลักการทำงาน : กระแสไหลวน (Eddy current)


• Material : All metals (FE and NF)
• วัสดุ : ใช้ได้กับโลหะทุกชนิด (ทั้งแม่เหล็ก FE และไม่แม่เหล็ก NF)


• Sensor number : 2 resp. 4 sensor pairs
• จำนวนเซนเซอร์    : 2 หรือ 4 คู่เซนเซอร์

• Material thickness : 0.05 – 16.0 mm
• ความหนาวัสดุ : 0.05 – 16.0 มม.


• Programs : 255 Measuring programs selectable
• โปรแกรม : เลือกได้สูงสุด 255 โปรแกรมการวัด

• Operation : Operation via 5-inch capacitive touch display; after set-up (teach-in), display of the sheet thickness in mm or inches with color highlighting of the status (detection of 0-sheet, 1-sheet and 2-sheet)
• การทำงาน : ควบคุมผ่านหน้าจอสัมผัสแบบ capacitive ขนาด 5 นิ้ว; หลังการตั้งค่า (teach-in) จะแสดงค่าความหนาของแผ่นเป็นมม. หรือ นิ้ว พร้อมแสดงสถานะด้วยสี (ตรวจจับแผ่น 0, แผ่นเดียว หรือ 2 แผ่น)

• Versions : Available as wall mount and front panel enclosure
• เวอร์ชัน : มีให้เลือกทั้งแบบติดผนัง (Wall mount) และแบบติดตั้งกับแผงควบคุม (Front panel enclosure)

• Measuring speed : Max. 5 m/s
• ความเร็วในการวัด    : สูงสุด 5 ม./วินาที
